介绍

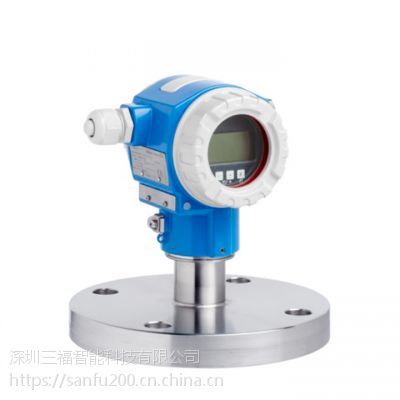

静压式液位计

Deltapilot FMB70

采用Contite测量元件的高性能压力传感器，

用于静压式液位测量FMB70-ABA1C22CEFAA

Deltapilot FMB70采用抗冷凝CONTITE测量元件和双腔室外壳，主要用于过程工业和卫生行

业，测量敞开式或封闭式容器中液体或浆料介质的液位，测量不受泡沫影响。内置HistoRO

M数据模块，方便管理过程和设备参数。设计符合IEC 61508标准，满足SIL3功能安全要求。

优势

优良的可重复性和长期的稳定性

全密封CONTITE测量元件: 抗冷凝，气候防护； 高参考精度：±0.1%，可选：±0.075%； 最小温度影响

用于过程压力监测达到SIL3要求, 符合IEC61508标准，通过T?V S?D认证

HistoROMM-DAT记忆模块

测量元件和电子元件的功能监测

连续模块化测量差压、静压和压力（Deltabar S， Deltapilot S，Cerabar S)，如， 可更换显示， 通用型电子元件

调试简单，无需操作工具

应用领域

静压式传感器可用于以下测量：

过程工业、过程测量、制药和食品行业等领域的液体

和浆料介质的静压测量

液体液位、体积或质量的测量特征和规格

测量原理 静压

特点 静压物位测量的压力变送器，CONTITE探头带金属测量膜片，

齐平安装，C276合金，密封焊接，安全防潮，一体化型仪表，

长期稳定性高

电源/通信 4...20mA HART：10.5...45V DC，Ex ia：10.5...30V DC，

PROFIBUS PA/基金会现场总线：9...32V DC

测量精度 0,10%

长期稳定性 0,05% URL / 年

过程温度 -10...100℃

环境温度 -40...8℃

量程 100mbar...10bar (1,5psi...150psi)

Smallest calibratable span 25 mbar (3.63 psi)

Vacuum resistance 0 mbar abs.

过压极限 40 bar (600 psi)

过程连接 卫生型连接，法兰 (DIN, ANSI, ...)带齐平安装膜片，

螺纹(齐平安装膜片)

卫生型 Tri-Clamp

DIN11851

DIN11864-1

NEUMO

Varivent N

SMS

DRD

Material process membrane 316L, AlloyC,

Gold-Rhodium

Material gasket None, measuring cell welded

Fill fluid Inert oil,

Synthetic oil

Material housing 316L, Die-cast aluminum

输出 4 ... 20 mA HART，PROFIBUS PA，基金会现场总线

证书和认证 ATEX，FM，CSA，SIL，GL船级认证，WHG/溢出保护，EN10204-3.1

Safety approvals Overfill prevention WHG

SIL

Design approvals EN10204-3.1

NACE MR0175

MR0103

Hygienic approvals 3A, EHEDG

CoC ASME-BPE

Marine approvals GL

Drinking water approvals NSF

特性 Gold-rhodium coated membrane
